TLV3501 Vysokorýchlostný Komparátor Modul 200MHz 4.5ns
TLV3501 Vysokorýchlostný Komparátor Modul 200MHz 4.5ns
Vysokorýchlostný komparátorový modul TLV3501 s pásmom 200 MHz, oneskorením 4,5 ns, nastaviteľným prahom a ochranou proti prepólovaniu. Vhodný na meranie frekvencie a úpravu signálov. viac
13,80 EUR
s DPH
Vysokorýchlostný komparátorový modul TLV3501 s pásmom 200 MHz, oneskorením 4,5 ns, nastaviteľným prahom a ochranou proti prepólovaniu. Vhodný na meranie frekvencie a úpravu signálov. viac
TLV3501 Vysokorýchlostný Komparátor Modul 200MHz 4.5ns

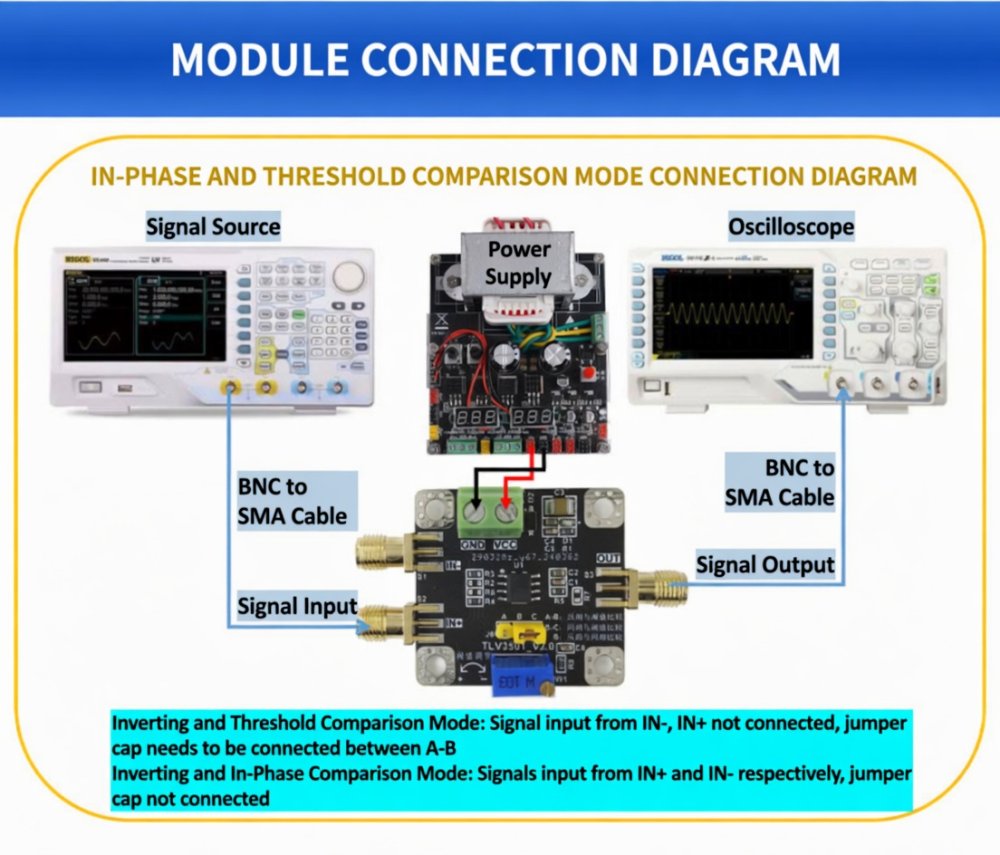

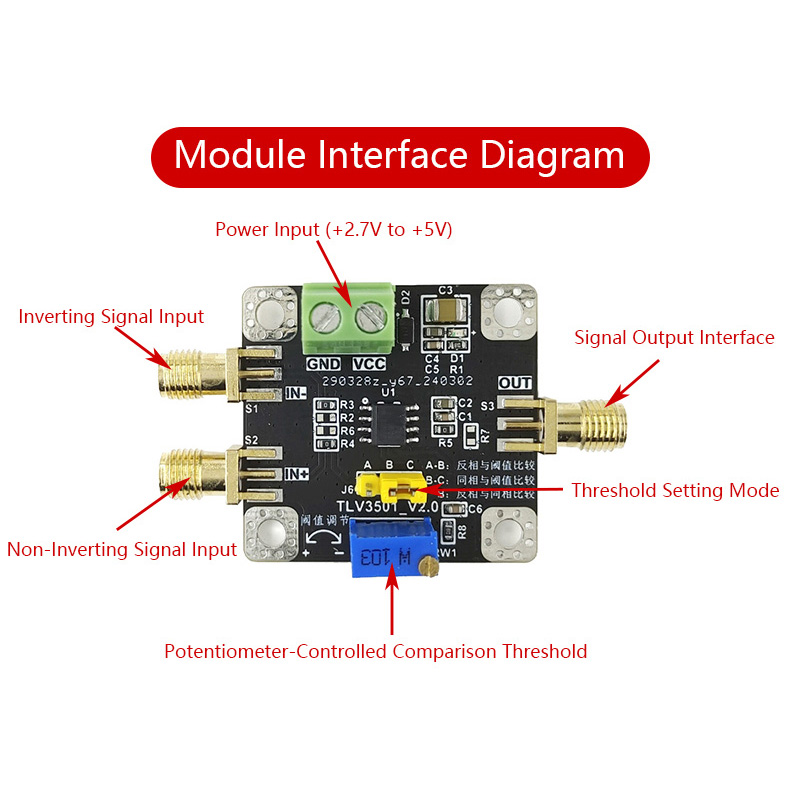

Hlavný čip modulu používa TLV3501 od TI, čo je 4,5 ns rail-to-rail vysokorýchlostný komparátor. Modul podporuje napájanie 2,7 V až 5,5 V, šírku pásma až 200 MHz. Cez prepojku môžete zvoliť neinvertujúci alebo invertujúci režim porovnávania. Prahové napätie sa nastavuje zabudovaným potenciometrom. Výstup rail-to-rail môže priamo ovládať CMOS alebo TTL logiku. Modul má ochranu proti prepólovaniu napájania.
Aplikácie: Meranie frekvencie, tvarovanie impulzov, predspracovanie signálu pre zber dát atď.
Parametre modulu
| Parameter | Hodnota | Popis |
|---|---|---|
| Model modulu | TLV3501 | - |
| Typ modulu | Vysokorýchlostný komparátor | - |
| Napájanie | +2,7 V ~ +5 V | Nezapájať opačne ani neprekročiť napätie |
| Režim porovnávania | Neinvertujúci / Invertujúci | - |
| Max. vstupné napätie | 5 V | Nesmie prekročiť napájacie napätie |
| Max. výstupné napätie | 5 V | Rail-to-rail, priamo riadi TTL/CMOS |
| Šírka pásma | DC – 200 MHz | Tvar vlny sa mení s frekvenciou |
| Prahové napätie | 0 V ~ 0,9×VCC | Nastaviteľné potenciometrom |
| Oneskorenie šírenia | 4,5 ns | Odporúčané pre aplikácie >10 ns |
| Vstupná impedancia | Vysoká impedancia | - |
| Ochrana modulu | Áno | Ochrana proti prepólovaniu |

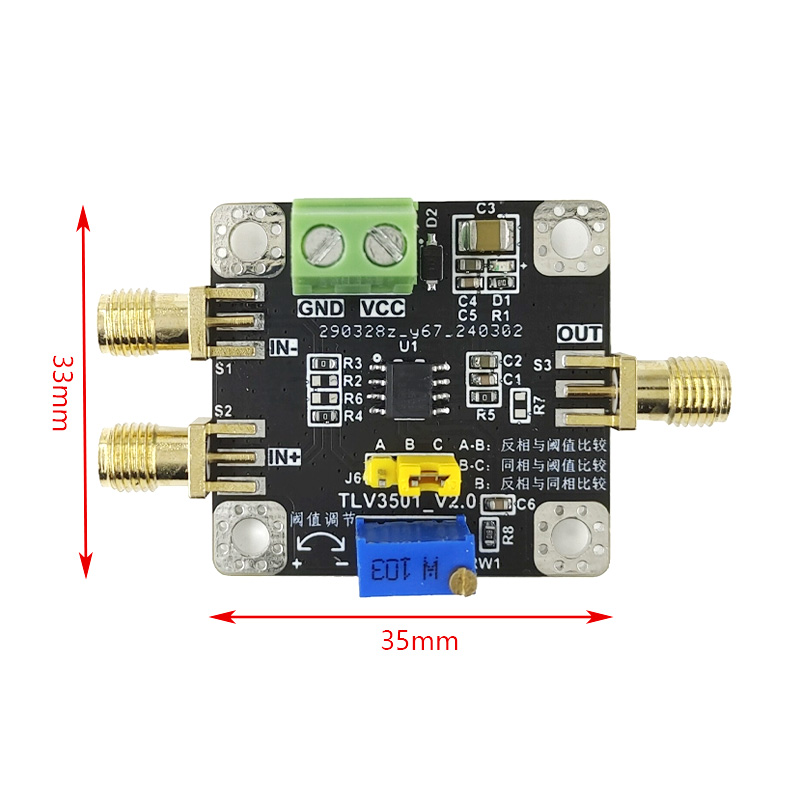

| Rozmery modulu | 3,5 cm × 3,3 cm | Dĺžka × Šírka |
