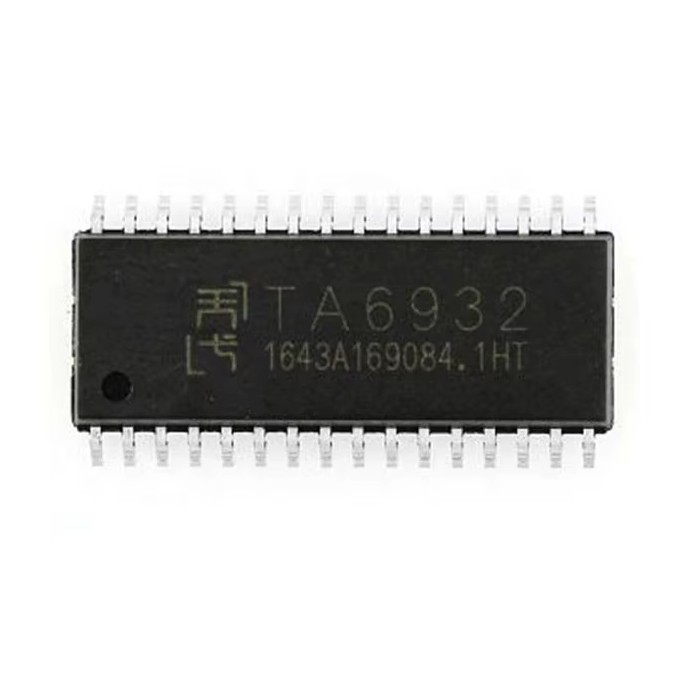

TA6932 LED Driver IC
TA6932 LED Driver IC
TA6932 je výkonný obvod na riadenie LED displejov s 3-vodičovým rozhraním. Podporuje až 16 cifier, 8 úrovní jasu a prúd segmentu až 20 mA. Ideálny do digitálnych hodín, meracích prístrojov a spotrebičov. viac
0,40 EUR
s DPH
TA6932 je výkonný obvod na riadenie LED displejov s 3-vodičovým rozhraním. Podporuje až 16 cifier, 8 úrovní jasu a prúd segmentu až 20 mA. Ideálny do digitálnych hodín, meracích prístrojov a spotrebičov. viac
TA6932 LED Driver IC
TA6932 je špecializovaný obvod na riadenie LED displejov (od výrobcu Shenzhen Titan Micro Electronics). Slúži na ovládanie viacciferných 7-segmentových (alebo 8-segmentových) LED displejov. Integruje digitálne rozhranie pre MCU, zámok dát, obvody pre vysoký prúd LED a reguláciu jasu. Bežne sa používa v digitálnych hodinách, domácich spotrebičoch, meracích prístrojoch a ďalších zariadeniach s numerickými LED displejmi.
Hlavné vlastnosti:
- Technológia CMOS
- Režim zobrazenia: 8 segmentov × 16 cifier (bitov)
- Vestavaná regulácia jasu (8 úrovní PWM)
- 3-vodičové sériové rozhranie (DIN, CLK, STB)
- Prúd segmentu: až cca 20 mA
- Prúd cifry (spoločný): až cca 80 mA (špičkový)
- Napájacie napätie: 3V ~ 5.5V
- Puzdro: SOP-32 (300 mil)
- Vnútorný RC oscilátor (~450 kHz)
- Vestavaný obvod resetu pri zapnutí
- Pracovná teplota: typicky -40°C až +80°C / +105°C
