Nooelec SAWbird+ iO – prémiový duálny LNA a SAW filter pre pásmo L (Inmarsat AERO/STD-C), 1542 MHz

Nooelec SAWbird+ iO – prémiový duálny ultra-nízký šumový zosilňovač (LNA) a SAW filter pre aplikácie v pásme L (Inmarsat AERO/STD-C). Stredová frekvencia 1542 MHz

Prémiový, vysoko výkonný kompletný modul LNA a SAW filtra pre Inmarsat za veľmi dostupnú cenu. SAWbird+ iO je samostatný modul LNA navrhnutý na zachytávanie signálov v pásme L, ako sú Inmarsat AERO a STD-C. Má veľmi vysoké útlmy mimo 60 MHz pásmovej priepustnej oblasti so stredom okolo 1,542 GHz a minimálne 30 dB zisku v pásmovej priepustnej oblasti. Nominálny odber prúdu je 180 mA.

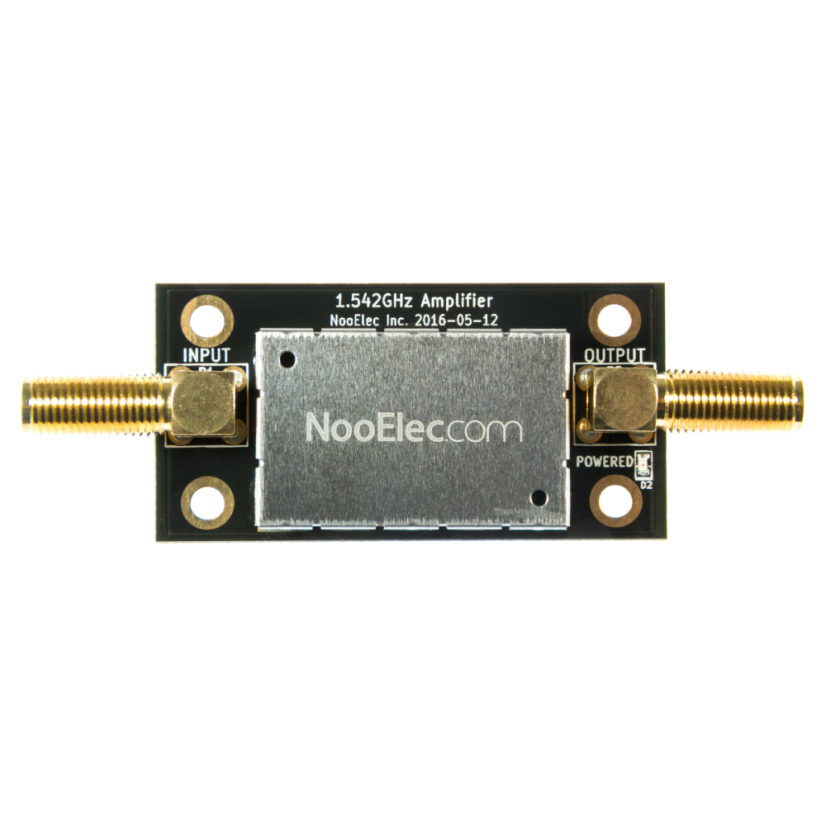

Séria SAWbird+ obsahuje 2 ultra-nízké šumové LNA obklopené vlastným vysoko výkonným SAW filtrom so stredom na požadovanej frekvencii. Každý modul LNA má 2 EMI tienenia na oddelenie každého citlivého LNA od vonkajšieho rušenia. K dispozícii sú tiež montážne otvory M3 na upevnenie dosky vo vlastnom puzdre alebo projekte pomocou štandardného hardvéru.

Špecifikácie

• Stredová frekvencia: 1,542 GHz
• Šírka pásma: približne 80 MHz (–6 dB rolloff); odporúčané na príjem 1,50–1,58 GHz
• Zisk: min. 30 dB v pásmovej priepustnej oblasti
• Šumové číslo (LNA): 1 dB (nominálne), duálny stupeň
• Nominálny odber prúdu: 180 mA
• Konektory: vstup a výstup – female SMA
• Montážne otvory: 4× M3
• Možnosti napájania: bias-tee (3,0–5,5 V, min. 35 mA pre základnú verziu; pre + verziu vyšší), microUSB alebo header 3,3–5,5 V DC (len jedna možnosť naraz)
• Maximálne napätie: až 12 V DC (ochrana, ale neodporúčané dlhodobo)

Dôležité poznámky

Modul by mal byť napájaný cez nízký šumový bias-tee. Odporúčame používať v spojení so SDR navrhnutým na dlhodobý vysokofrekvenčný výkon bez degradácie, ako je NESDR SMArTee XTR alebo HackRF. Niektoré SDR (napr. NESDR SMArt) môžu vyžadovať DC blok medzi LNA a SDR. Poškodenie prepätím nie je kryté zárukou.

Dokumenty

• SAWbird LNA Filters – support article (Nooelec)

Obsah balenia

• SAWbird+ iO modul (s hliníkovým puzdrom)
• Adapter male SMA to male SMA
