80GHz mmWave snímač hladiny kvapalín – dosah 40 m, UART

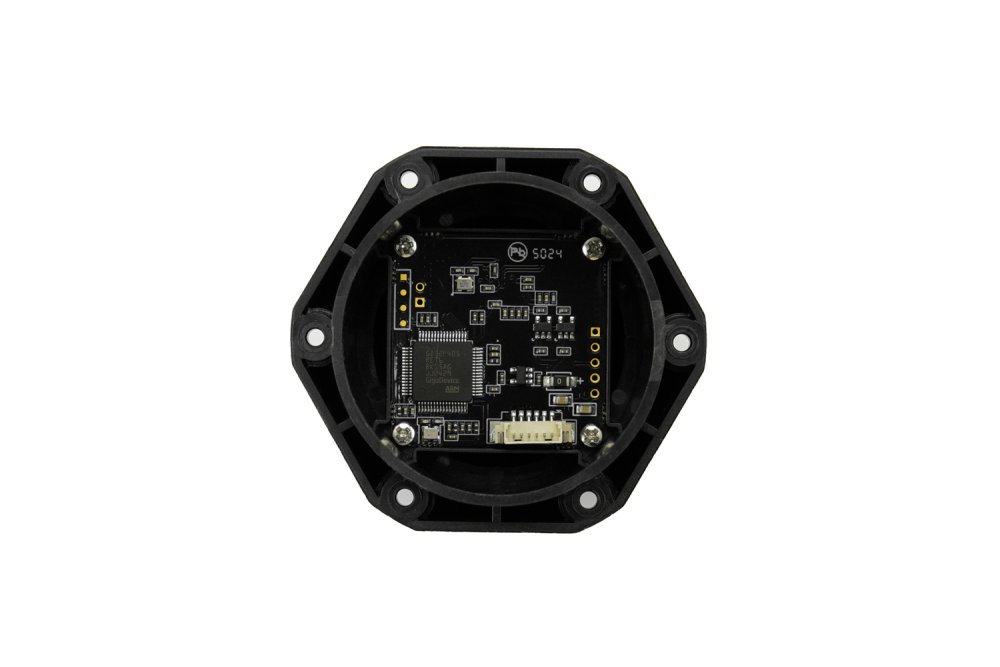

mmWave – 80GHz senzor na detekciu hladiny kvapalín (40 metrov, UART)

Tento 80GHz milimetrový vlnový senzor je vysokovýkonný radarový modul navrhnutý na presné, bezkontaktné meranie hladiny kvapalín. Pracuje na princípe FMCW radaru (Frequency Modulated Continuous Wave), ktorý umožňuje mimoriadne presné merania na veľkú vzdialenosť. Medzi jeho hlavné výhody patrí dosah až 40 metrov, výnimočná milimetrová presnosť a spoľahlivý výkon v náročných podmienkach. Kľúčové parametre zahŕňajú presnosť ±5 mm, úzky uhol lúča ±3° vďaka predinštalovanej šošovke a komunikačné rozhranie UART (Modbus). Je určený pre náročné aplikácie ako inteligentná správa vody, priemyselné riadenie procesov či prevencia environmentálnych katastrof.

Výnimočný dlhý dosah a vysoká presnosť

Senzor hladiny poskytuje pôsobivý merací rozsah od 0,15 m do 40 m, čo ho robí vhodným na monitorovanie veľkých vodných plôch, ako sú priehrady a rieky, ako aj hlbokých priemyselných nádrží. Tento rozsiahly rozsah je doplnený vysoko presným meraním s presnosťou ±5 mm a rozlíšením 1 mm. Táto kombinácia zabezpečuje spoľahlivé a detailné údaje, ktoré sú kľúčové pre aplikácie vyžadujúce presné riadenie a včasné varovania.

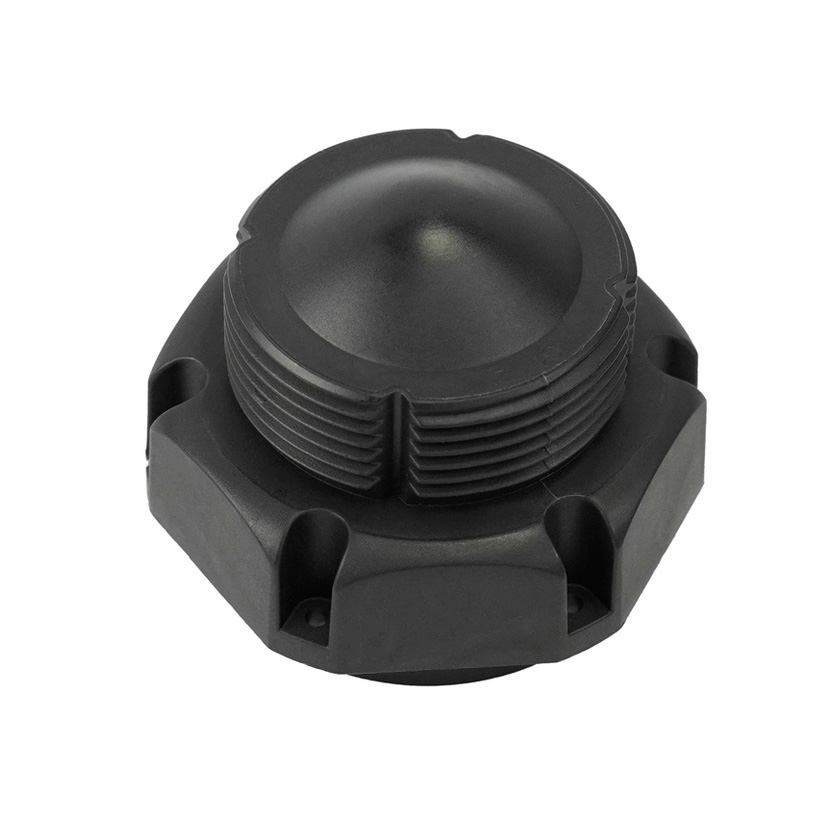

Zaostrená detekcia s úzkou šošovkou

Vďaka špeciálne navrhnutej šošovke vysiela radarový modul vysoko sústredený radarový lúč s úzkym uhlom ±3°. Táto koncentrácia energie výrazne zlepšuje smerovosť signálu a znižuje rušenie zo stien nádrží, miešadiel alebo iných okolitých štruktúr. Výsledkom je stabilnejšie a presnejšie meranie, aj v zložitých alebo stiesnených priestoroch, pričom senzor meria iba zamýšľaný povrch kvapaliny.

Robustný výkon s pokročilou FMCW technológiou

Vďaka FMCW modulácii vykazuje mmWave senzor výnimočnú odolnosť voči environmentálnemu rušeniu. Jeho výkon neovplyvňujú teplotné výkyvy, zmeny tlaku, hmla, para či prach. Integrovaný anti-interferenčný algoritmus navyše zabezpečuje stabilnú prevádzku v prostrediach so silnými odrazmi alebo viacerými cieľmi. Táto robustnosť z neho robí spoľahlivé riešenie pre vonkajšie inštalácie a náročné priemyselné podmienky, kde iné technológie zlyhávajú.

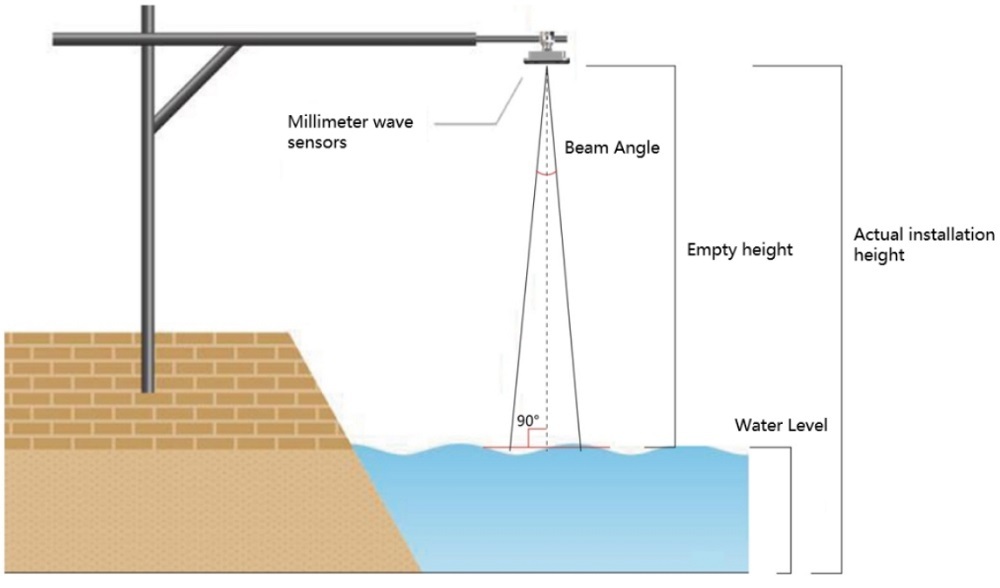

Bezkontaktná, bezúdržbová prevádzka

MmWave senzor je umiestnený nad povrchom kvapaliny, takže neprichádza do fyzického kontaktu s meraným médiom. Tento bezkontaktný prístup je veľkou výhodou pri monitorovaní korozívnych, nebezpečných alebo vysoko čistých kvapalín, pretože zabraňuje korózii senzora a kontaminácii média. Takto sa predlžuje životnosť modulu a minimalizuje potreba údržby, čo znižuje celkové náklady na prevádzku.

Aplikácie

• Inteligentná správa vody: monitorovanie hladiny riek, priehrad a podzemných vôd v reálnom čase

• Mestská infraštruktúra: varovanie pred preťažením kanalizácie, riadenie systémov zberu dažďovej vody

• Prevencia katastrof: výstrahy hladiny vody pre stanice monitorujúce prívalové dažde / bahnotoky

• Priemyselné monitorovanie: bezkontaktné meranie hladiny v chemických nádržiach a čističkách odpadových vôd

Špecifikácie

• Vysielacia frekvencia: 77–81 GHz, šírka pásma 4 GHz

• Výstupný výkon (EIRP): 13–20 dBm

• Šírka lúča (-3 dB): Horizontálne ±25°, Vertikálne ±25°

• Šírka lúča s externou šošovkou: Horizontálne ±3°, Vertikálne ±3°

• Modulačný režim: FMCW

• Merací rozsah: 0,15–40 m

• Presnosť: ±5 mm

• Rozlíšenie: 1 mm

• Čas nábehu: 100 ms (najrýchlejší)

• Prevádzkové napätie: 3,5–5 V

• Prevádzkový prúd: 30 mA

• Výstup: UART (Modbus)

• Prevádzková teplota: –45 °C až +85 °C

• Rozmery modulu: 35 × 35 × 1,2 mm

• Hmotnosť modulu: 5 g

• Hmotnosť so šošovkou: 46 g

Dokumenty

• Produktová wiki Product wiki

Obsah balenia

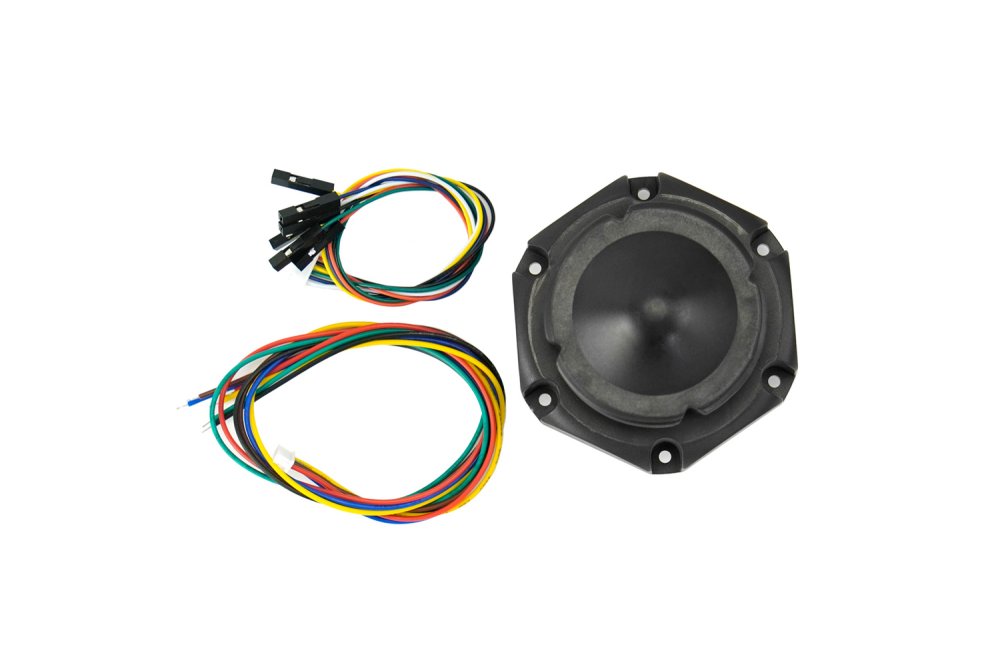

• 80GHz milimetrový radarový modul na meranie hladiny (so šošovkou) ×1

• 1,25mm 6-pinový kábel s voľnými vodičmi ×1

• 1,25mm 6-pinový kábel s Dupont konektormi ×1
