LSA Jednofázový SCR AC regulátor 220/380V

Jednofázový AC regulátor 220V/380V, 25A - solid state SCR

Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček/rychlosti AC motorů!

Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodným způsobem použít u jednofázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.

Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, což je běžný motor používaný v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách. Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru. Kondenzátor motoru brání jakýmkoliv pokusům o zpomalení.

Ztlumení jasu úsporných žárovek, LED světel a jiných zařízení obsahujících elektroniku není možné!

Motory, u kterých je regulována rychlost/otáčky pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o všechny jednofázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů – tyto aplikace však mohou mít určitá omezení. Pomocí našich SCR regulátorů lze regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.

SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se bude pravděpodobně nacházet v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.

Vlastnosti:

• Řada LSA Loncont modulů regulátoru fázového posunu kombinuje obvod aktivace posuvu, jednosměrný nebo dvoucestný tyristor, RC odporový absorpční obvod a napájecí obvod. Automatické nebo ruční nastavení slouží pro nastavení napětí na zátěži a výstupního výkonu.
• 0-5Vdc, 0-10Vdc, 4-20mA a další plně kompatibilní režimy automatického ovládání; lze použít i ruční ovládání; výstupní napětí je lineárně nastavitelné od 0V do max. hodnoty.
• Vestavěný výkonový transformátor – jednoduché zapojení, jednoduché použití a nákladově efektivní.
• Modul využívá SMT technologii a DCB keramickou desku – stabilní výkon a vysoká spolehlivost, vhodné použít s reaktivní nebo odporovou zátěží.
• Modul nabízí LED indikaci napájení a LED indikace regulace výstupu.
• Celková izolace mezi jednotlivými vstupy a hlavním obvodem; napěťová odolnost izolačního materiálu je větší než 2 000 Vac.
• Půlvlna je nejčastěji používána v aplikacích při míchání materiálu, jako je cement, glutamát monosodný, krmivo. Možnost ovládat sílu vibrací vibračního stroje.
• Modul má funkci pomalého startu při zapnutí, která snižuje instantní proud zátěže při zapnutí. Ochrana modulu a zvýšení životnosti zátěže.

Otevřená smyčka: výstupní napětí je určováno ovládacím signálem, ale současně změnou externích faktorů, jako jsou fluktuace síťového napětí, typ zátěže a změna výkonu zátěže atd. Pokud je výstupní napětí určeno pouze daným ovládacím signálem, a nikoliv externími faktory, je nutné použít obvod záporné zpětné obvody.

Výrobky s otevřenou smyčkou jsou dobře použitelné pro většinu průmyslových aplikací jako např. přesná kontrola teploty, lze použít jako kombinace nástroje kontroly teploty + modul otevřené smyčky s kontrolou tlaku. Výhody uzavřené smyčky (negativní zpětná vazba): výstupní napěťový regulátor v případě fluktuace síťového napětí nebo změn zátěže umožňuje modul zachovat konstantní výstup. Doporučeno pro zajištění stability výstupního napětí.

Jmenovité provozní napětí představuje vstupní napětí výrobku, pokud je vstupní napětí 220V nebo 380V, lze zvolit řadu H3P.

Číslo modelu a parametry:

Poznámka: u funkce uzavřené smyčky (negativní zpětná vazba) výrobku je označení modelu doplněno písmenem F, např. LSA-H3P port YB-F. Výrobky s uzavřenou smyčkou jsou vhodné pro 220V zátěž.

Rozměry: LSA řada:

Technické údaje:

• Vstupní napětí: 180-430VAC
• Výstupní napětí: 0-220Vac/0-380Vac
• Zátěžový proud: 25A
• Ovládací režimy: 4-20mA, 0-5Vdc, 0-10Vdc, 1-5Vdc, 0-10mA, 10K potenciometr
• Dielektrická pevnost: 2000VAC 50 / 60Hz po dobu 1 minuty
• Izolační odpor: 500 MΩ min při 500 VDC
• Vnější rozměry: 105x75x34.5mm
• Terminály: Šroub
• Provozní teplota: -25 až 75°C
• Výrobce: Loncont Čína

Kdy je vhodné tento regulátor použít:

1. Tento regulátor není vhodný pro úsporu energie a LED osvětlení, televizory, počítače, hudební přehrávače nebo jiné přístroje, které obsahují impulzní napájecí zdroje a/nebo usměrňovače nebo jiné elektronické součástky.
2. Běžné žárovky, ohřívače, ventilátory, ventilační systémy, jednofázové motory, páječky apod.

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A - LSA-H3P40YB

U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/3800V) * 5 = 65, takže nejvhodnější model bude 70A - LSA-H3P70YB

Obsah balení:

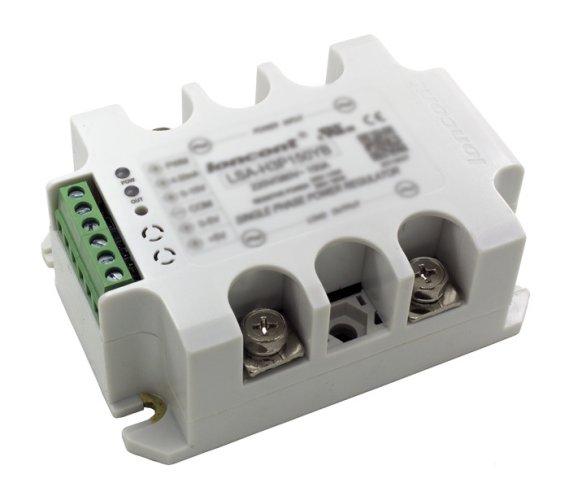

1x LSA-H3P25YB 25A jednofázový AC regulátor 220V/380V
