LiteVNA 67

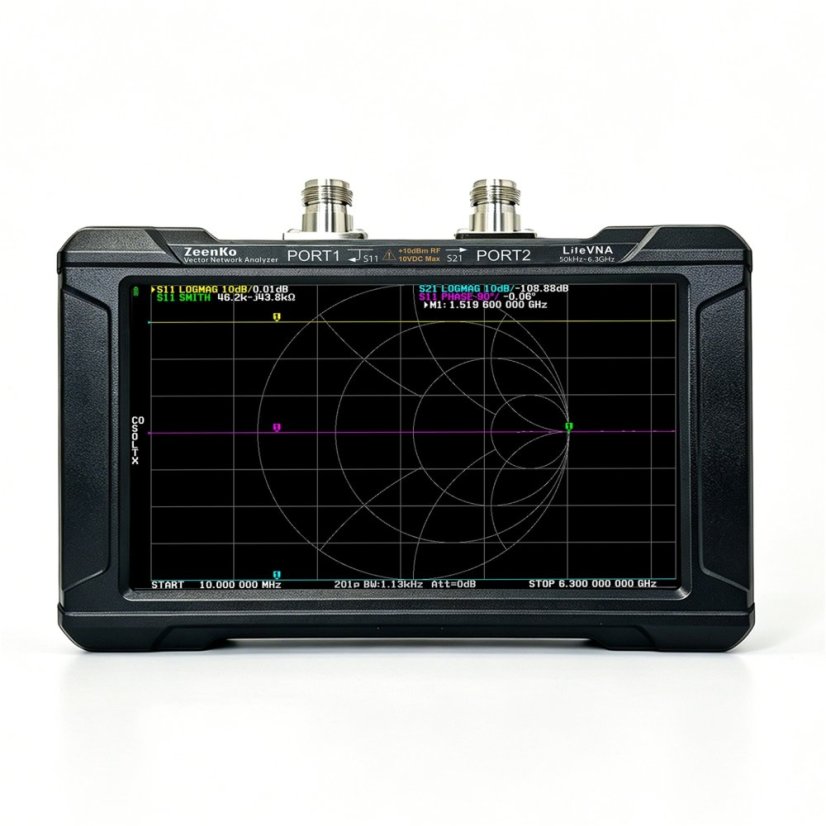

LiteVNA 67 je prenosný vektorový sieťový analyzátor vhodný pre všetky bežné merania RF komponentov, antén a filtrov. Tento analyzátor meria S11 odraz a S21 prenos v ultraširokom rozsahu 50 kHz až 6,3 GHz a odvodzuje výsledky časovej domény (TDR) a vzdialenosti k poruche (DTF) z rovnakého merania. Vstavaný zdrojový atenuátor udržiava výstup na kontrolovanej úrovni, čo ho robí vhodným pre charakterizáciu aktívnych zariadení ako sú zosilňovače a zmiešavače. Väčší 7-palcový kapacitný displej uľahčuje čítanie meraní. Každé meranie možno zobraziť ako Smithov diagram, logaritmickú magnitúdu, SWR alebo fázovú stopu podľa toho, ktorý formát vyhovuje meraniu. Integrovaná batéria 7800 mAh napája tento analyzátor počas dlhých relácií v teréne.
Pre hlbšiu analýzu možno tento analyzátor pripojiť k PC alebo telefónu Android cez USB-C, kde kompatibilný softvér NanoVNA zaznamenáva a následne spracováva každé meranie. Oba porty používajú N-konektory a je súčasťou zodpovedajúca kalibračná sada N-konektorov. Ďalšie N-káblové testovacie káble a štandardy sú k dispozícii pre merania na iných typoch konektorov.
Špecifikácie
- Frekvenčný rozsah: 50 kHz – 6,3 GHz
- Merania: S11 (odraz), S21 (prenos)
- Dynamický rozsah: >100 dB (50 kHz – 3 GHz), >80 dB (3 – 6,3 GHz)
- Zdrojový atenuátor: Áno (vstavaný)
- Displej: 7-palcový kapacitný
- Batéria: 7800 mAh
- Konektory: N-type (oba porty)
- Úložisko: MicroSD slot na ukladanie dát a snímok obrazovky
- Pripojenie: USB-C pre PC a Android
- Ďalšie funkcie: Rýchlejšie skenovanie, viac bodov skenovania, IFFT pre TDR/DTF, rozhranie kompatibilné s NanoVNA
Dôležité poznámky
LiteVNA 67 vylepšuje obľúbené modely NanoVNA a SAA2. Používa iba jeden mixer s viacerými internými RF prepínačmi pre merania S11 a S21. Je ideálny pre amatérske rádio, IoT aplikácie a testovanie 5 GHz, vrátane 5,8 GHz Wi-Fi a prenosu obrazu.
Dokumenty

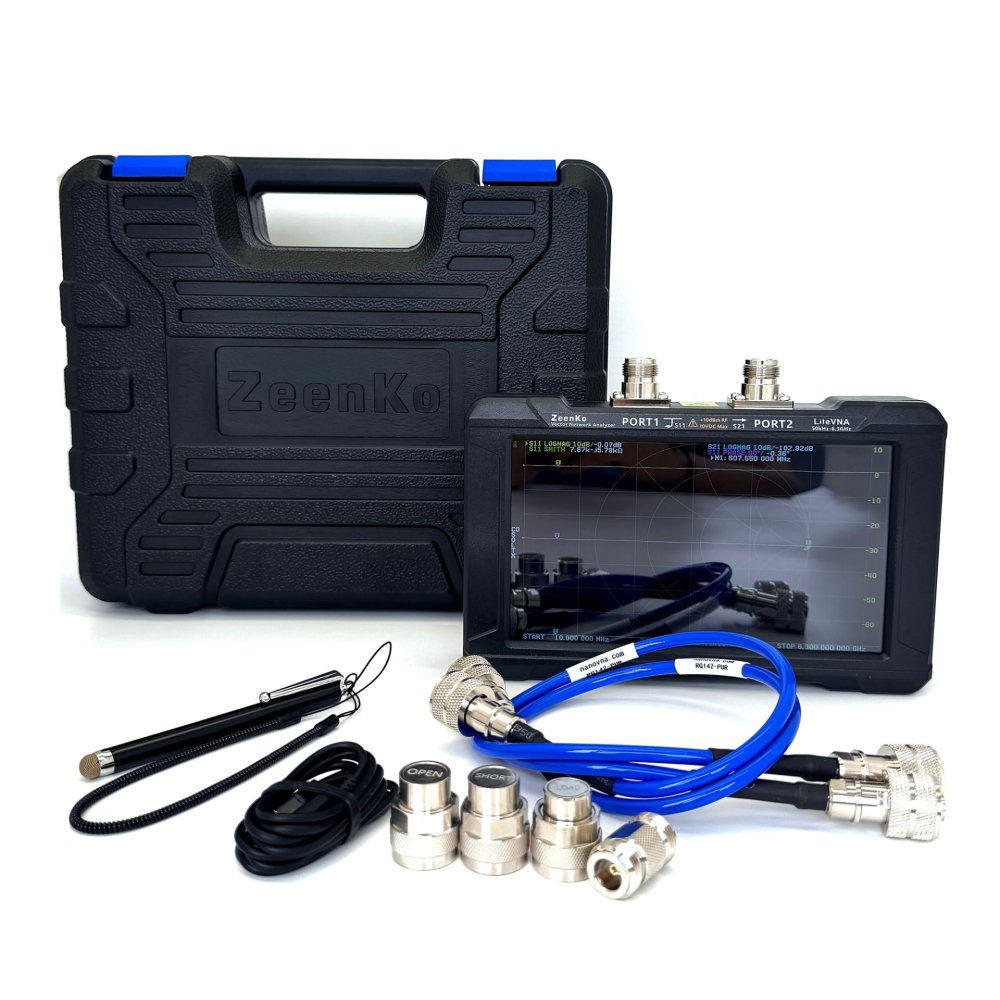

Obsah balenia
- 1x LiteVNA 67
- 1x N-type OPEN kalibračný štandard
- 1x N-type SHORT kalibračný štandard
- 1x N-type LOAD kalibračný štandard
- 1x N-type female-female adaptér
- 1x Prenosné úložné puzdro
- 2x RF testovací kábel
- 1x USB-C kábel
- 1x Stilus
