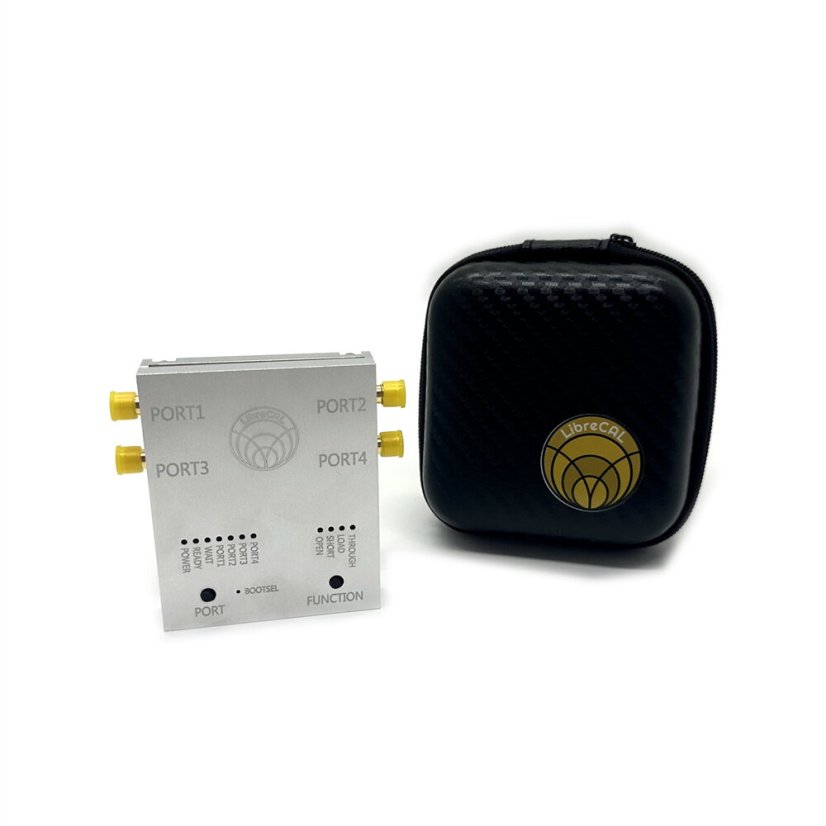

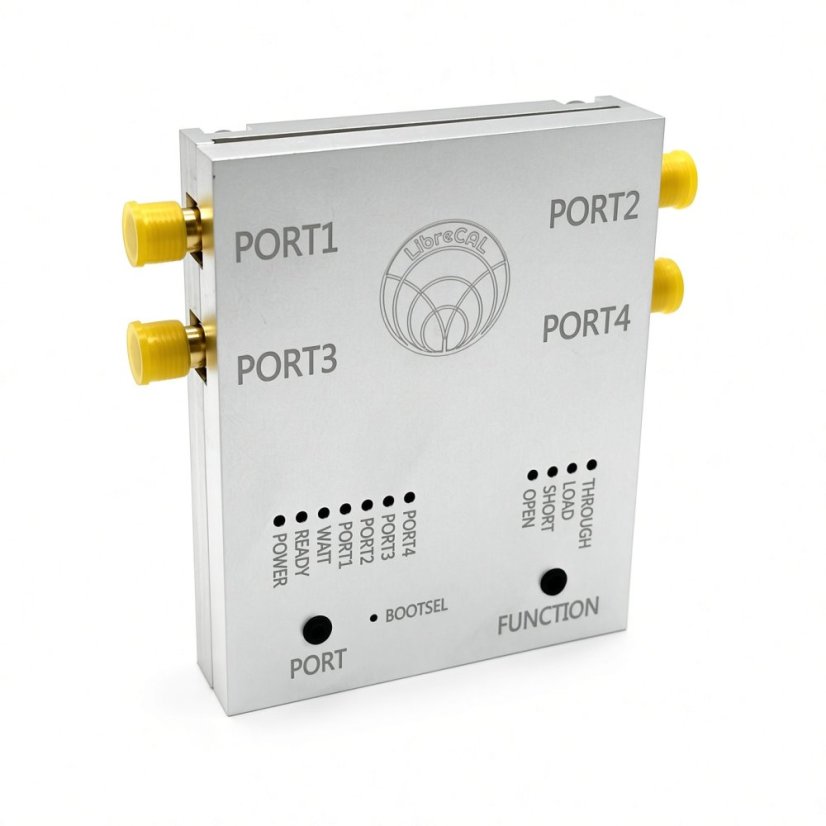

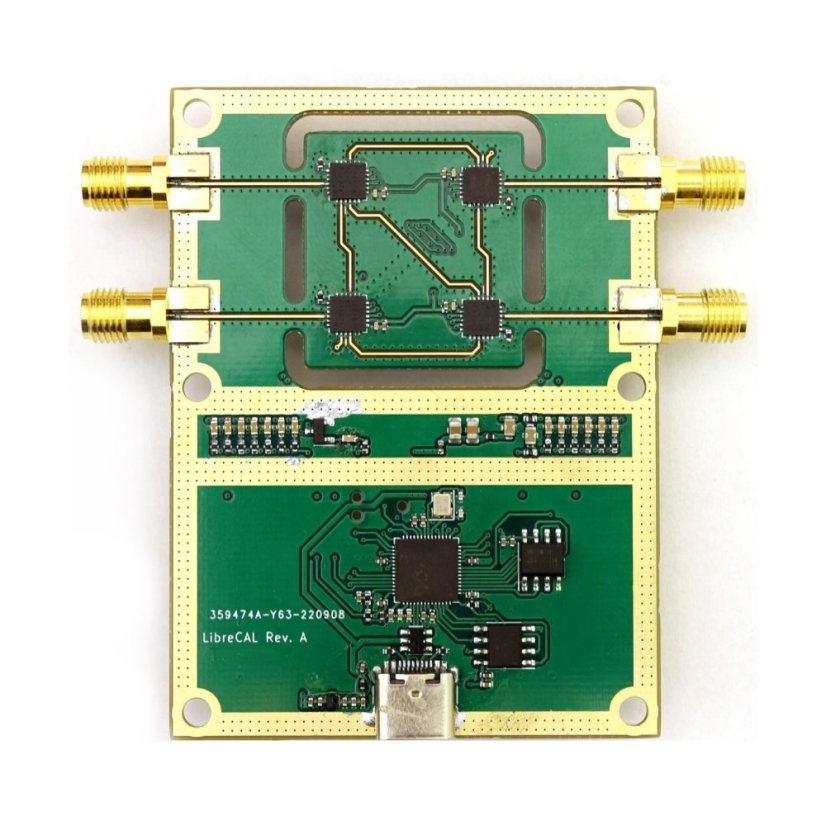

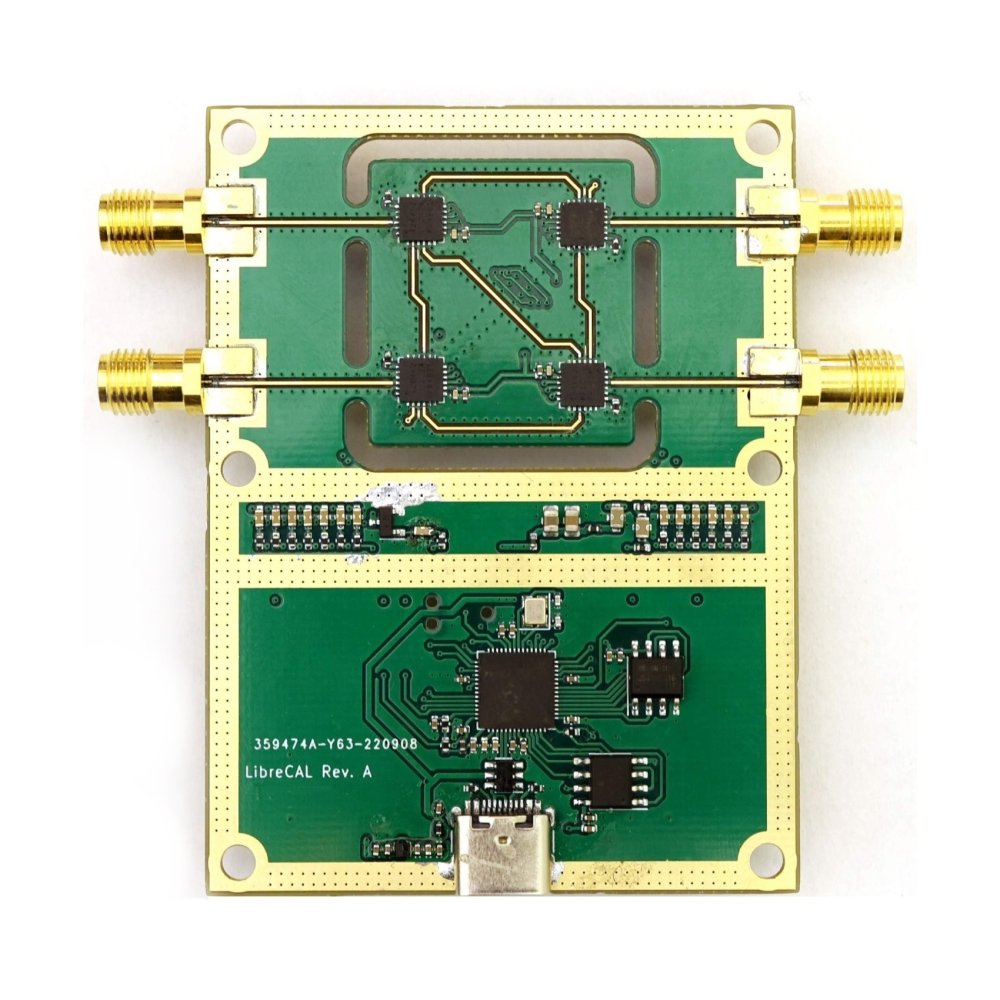

LibreCAL 4-portový eCal modul pre LibreVNA 9 kHz–6 GHz

LibreCAL 4-portový eCal modul pre LibreVNA

LibreCAL je 4-portový elektronický kalibračný modul eCal s frekvenčným rozsahom od 9 kHz do 6 GHz, navrhnutý špeciálne pre LibreVNA.

LibreCAL je open source hardware – všetky výrobné súbory boli zverejnené, takže si ho môžete vyrobiť sami, ale na kalibráciu je potrebná profesionálna metrologická kalibrácia a VNA. LibreCAL, ktorý predávame, bol kalibrovaný metrologickými kalibrátormi a S11 directivity je lepšie ako 50 dB do 3 GHz a lepšie ako 40 dB nad 3 GHz, čo je lepšie ako niektoré mechanické kalibrátory, ktoré neposkytujú kalibračné parametre. Je však dôležité poznamenať, že aj po dôkladnej kalibrácii nemusí byť kvôli únikom vnútri elektronického kalibrátora možné vykonať elektronickú kalibráciu a v prípade potreby možno ručne pridať mechanickú kalibráciu. Pretože je LibreCAL navrhnutý špeciálne pre LibreVNA, interne uložené kalibračné parametre možno v súčasnosti vyvolať iba LibreVNA a LibreCAL nie je možné v súčasnosti používať na kalibráciu iných VNA.

Špecifikácie

• Počet portov: 4
• Frekvenčný rozsah: 9 kHz – 6 GHz
• S11 directivity: lepšie ako 50 dB do 3 GHz, lepšie ako 40 dB nad 3 GHz
• Typ: elektronický kalibračný modul (eCal)
• Kompatibilita: navrhnuté výhradne pre LibreVNA
• Open source: áno – zverejnené všetky výrobné súbory

Dôležité poznámky

Aj po rigoróznej kalibrácii nemusí byť elektronická kalibrácia možná kvôli únikom vnútri elektronického kalibrátora; v takom prípade možno použiť mechanickú kalibráciu. Interne uložené kalibračné parametre možno vyvolať iba pomocou LibreVNA.

Dokumenty

• GitHub repozitár: https://github.com/jankae/LibreCAL (obsahuje používateľskú príručku a SCPI API)

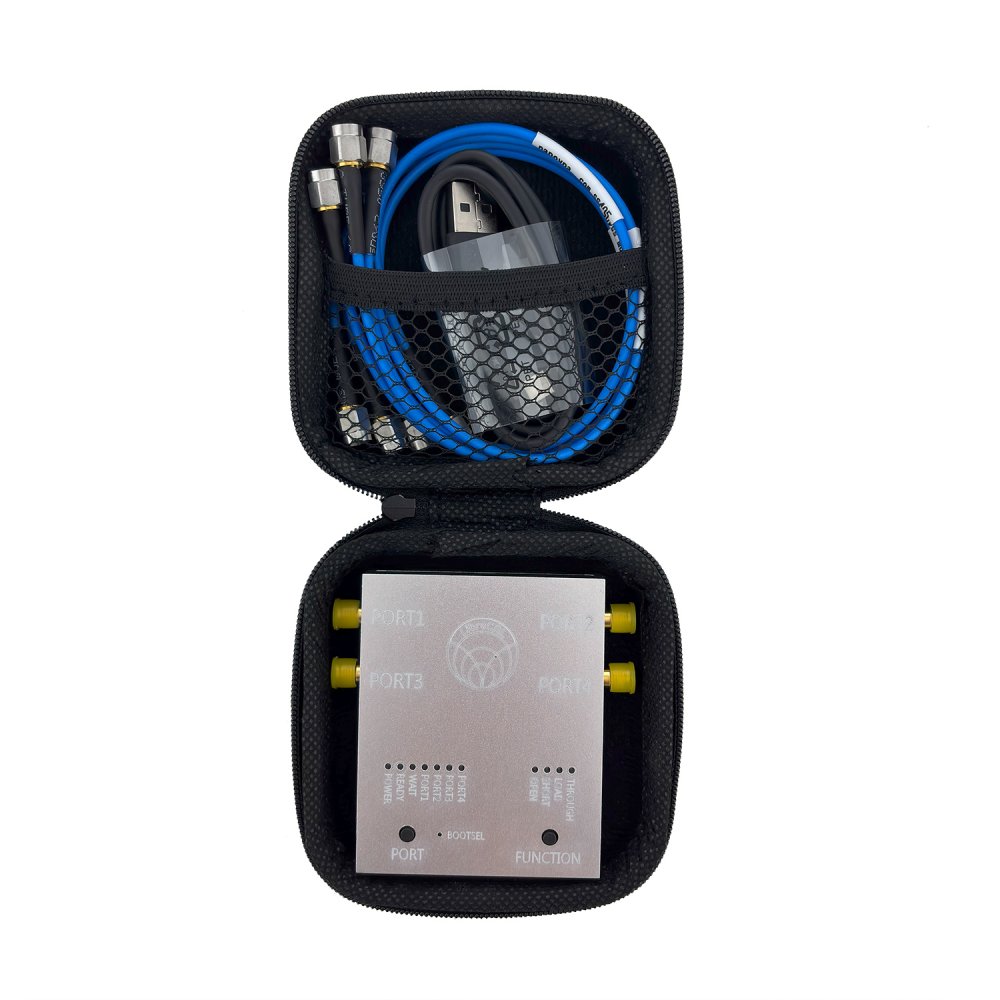

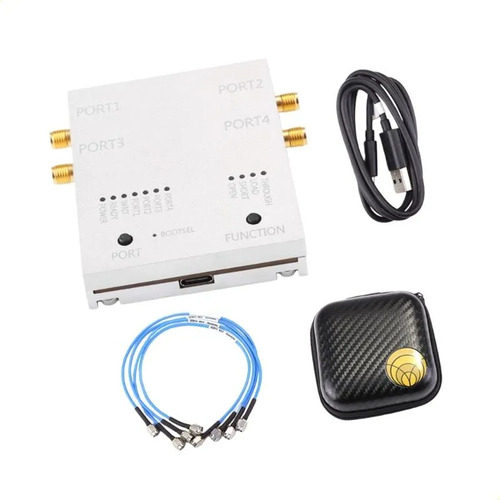

Obsah balenia
