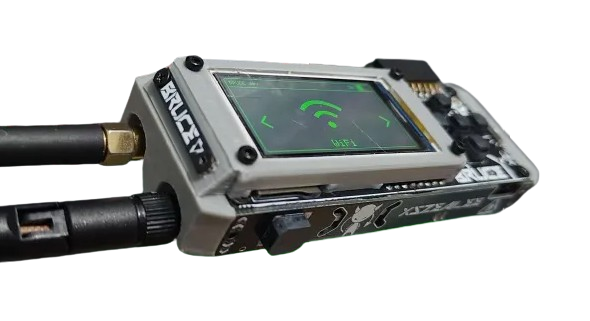

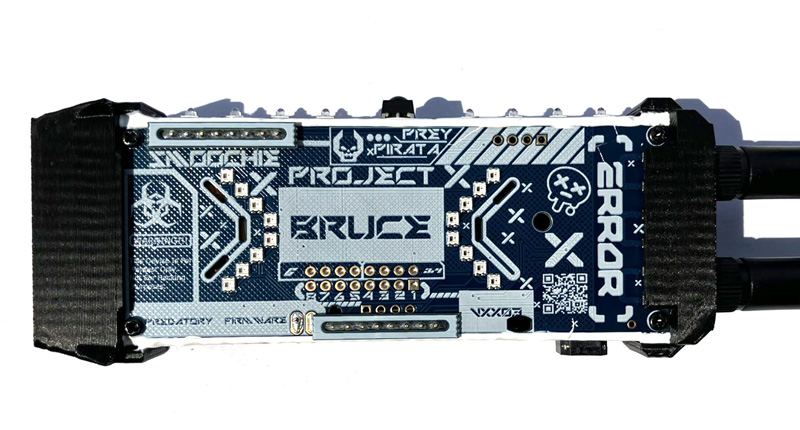

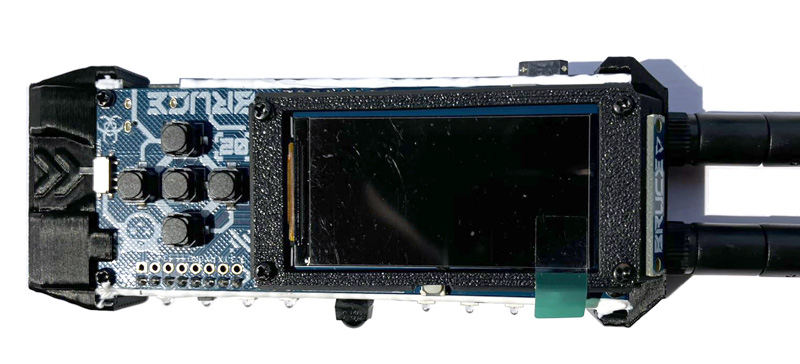

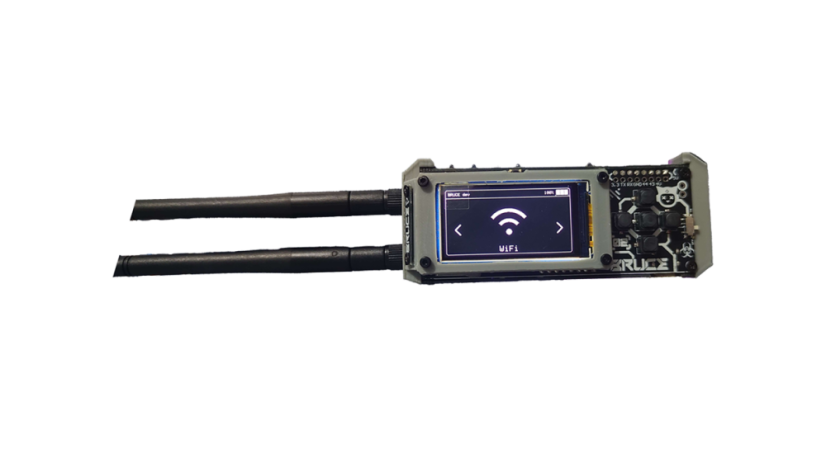

Bruce RF Reaper PCB | ESP32-S3 open-source RF vývojová doska
Bruce RF Reaper je univerzálna a kompaktná vývojová doska (devkit) určená špeciálne pre RF prieskum, IoT projekty, bezdrôtové experimenty a red-team / ofenzívne bezpečnostné práce. Navrhnutá Smoochieem a plne kompatibilná s open-source firmvérom Bruce. Integruje viaceré rádiové technológie, bohaté periférie a možnosti rozšírenia do jednej dosky. Vhodná pre začiatočníkov aj pokročilých používateľov.
Predáva sa predovšetkým ako PCBA (osadená doska). Antény, GPS modul, batéria a puzdro zvyčajne nie sú súčasťou a používateľ si ich musí doplniť. Hardvér je pod licenciou CERN-OHL-P-2.0, firmvér pod AGPL.
Technické špecifikácie
- MCU: ESP32-S3 N16R8 (16 MB Flash + 8 MB PSRAM)
- RF moduly:
- Sub-GHz: E07-433M20S (CC1101, primárne 433 MHz)
- 2,4 GHz: E01-2G4M27SX (nRF24)
- NFC/RFID: ST25R3916 (čítačka / zápis / emulátor)
- I/O: Expandér AW9523 + 6-smerová tlačidlová matica
- Periférie: Vibračný motor, bzučiak, IR TX + RX (viacero vysielačov), podpora iButton
- Úložisko: Slot pre microSD kartu
- Polohovanie: GPS header (odporúčaný modul ATGM336H, zvyčajne nie je súčasťou)
- Konektivita: Viacero portov UART a I²C, header kompatibilný s Flipper Zero
- Indikátory: Pole stavových LED / RGB LED
- Displej (kompatibilita firmvéru): 170 × 320
- Napájanie: USB-C (v niektorých zostavách podpora batérie, napr. 1000 mAh)
- Ostatné: Podpora BadUSB, rozsiahle GPIO
Hlavné použitie: Zachytávanie a prehrávanie Sub-GHz paketov, spektrálna analýza, operácie nRF24, nástroje NFC/RFID, testovanie Wi-Fi/BLE, ovládanie IR, logovanie dát a rýchle prototypovanie bezdrôtových projektov.
Odkazy:
- Official site: https://bruce.computer/ und https://bruce.computer/boards
- Wiki: https://wiki.bruce.computer/features/rf/
- Firmware-Releases: https://github.com/BruceDevices/firmware/releases
- Hardware-License: CERN-OHL-P-2.0
V balení:
1x Bruce RF
2x antény
