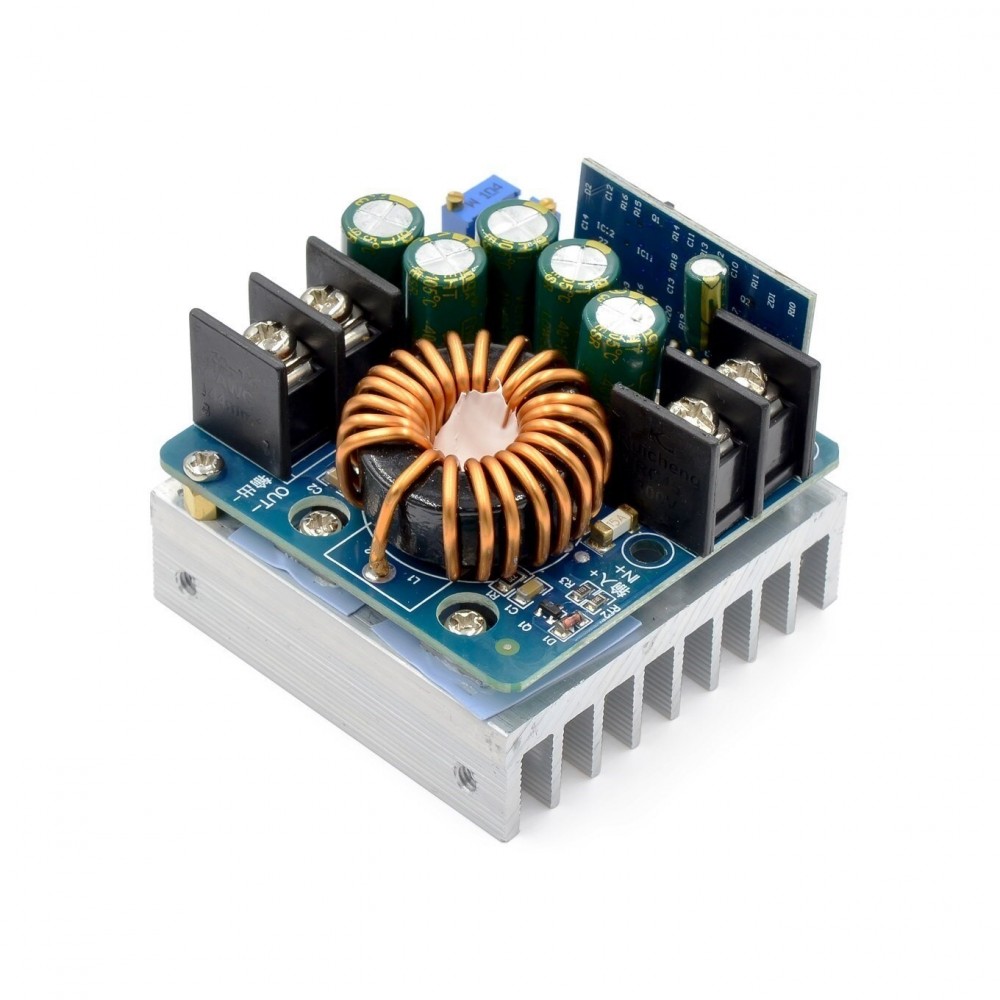

10.5-60V to 0-45V, 400W CC/CV buck menič, step-down

DC-DC 400W Vysokovýkonný Buck Menič Konštantné Napätie Konštantný Prúd

Nastaviteľný napájací modul, nabíjačka batérií, LED driver

Vlastnosti produktu

• Široké vstupné napätie 10-60V, kompatibilné s väčšinou zdrojov na trhu.

• Vysoký výstupný výkon, pri dobrom vetraní a prirodzenom chladení až 280W/12A (Pozor: Existujú obmedzenia výstupného výkonu a prúdu).

• Modul používa synchrónne usmerňovanie, veľmi vysoká účinnosť, nad 97%-96% pri výstupnom napätí nad 10V.

• Indikácia konštantného prúdu pri nabíjaní batérií. Stav nabíjania je prehľadný.

• Vstup je chránený 15A poistkou; reverzné zapojenie vstupov nepoškodí zdroj (spáli poistku, je nutná jej výmena).

Parametre produktu

• Model: SZ-BK0612

• Názov modulu: 400W Buck Konst. Napätie / Konst. Prúd

• Typ modulu: Neizolovaný Buck menič (BUCK)

• Vstupné napätie: 10,5-60V

• Rozsah výstupného napätia: 0-45V (Musí byť splnená buck podmienka: Vstup krát 0,8)

• Minimálne výstupné napätie: 0V (+1V)

• Maximálne výstupné napätie: Pribl. Vstup * 0,8 (napr. Vstup 40V * 0,8 = 32V max výstup, skutočnosť môže byť ~34V/35V)

• Výstupný konštantný prúd: 0,2-15A (Plynule nastaviteľné, pri prúde nad 12A zosilniť chladenie)

• Maximálny výstupný výkon: 400W (Vyžaduje ventilátor pre nútené chladenie chladiča a magnetického jadra)

• Kontinuálny max. pracovný výkon: 280W (v prevetrávanom prostredí)

• Kontinuálny max. pracovný prúd: 12A (v prevetrávanom prostredí)

• Ochrana proti podpätiu na vstupe: Áno (Výstup sa vypne pod ~10,5V, chyba cca 0,5V)

• Ochrana proti prepätiu na vstupe: Nie (Prepätie zakázané)

• Pracovná teplota: -10 až +85°C (Pri teplote nad 65°C zosilniť chladenie)

• Pracovná frekvencia: 100 kHz

• Prevodná účinnosť: Až 97% (Účinnosť závisí od vstupného/výstupného napätia a prúdu)

• Ochrana proti skratu: Áno (Ochrana konštantným prúdom)

• Ochrana proti reverznej polarite vstupu: Áno (Reverzné zapojenie vstupu spáli vstupnú poistku)

• Ochrana proti spätnému prúdu na výstupe: Nie (Pri nabíjaní batérií alebo pripojení indukčnej záťaže, ako sú motory, je vyžadovaná externá blokovacia dióda)

• Prevádzkový indikátor: Áno (Modrá LED)

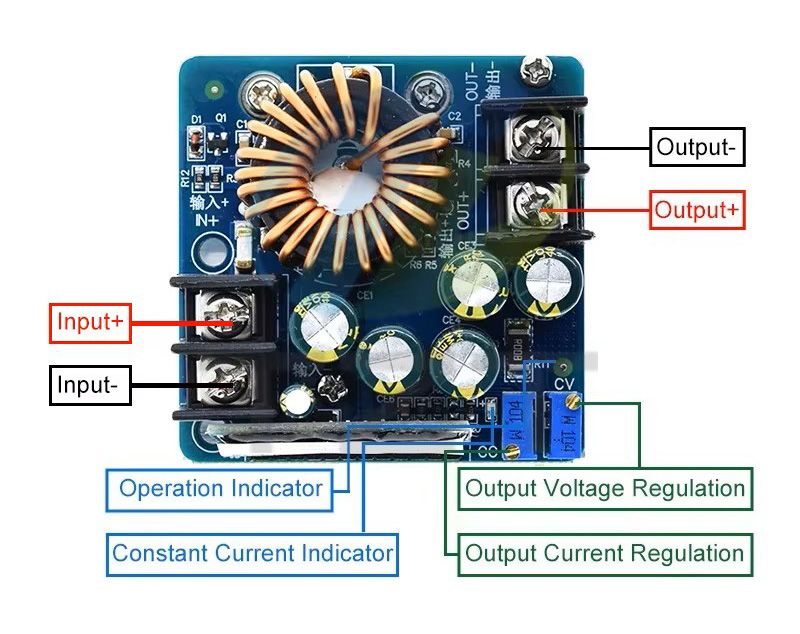

• Indikátor konštantného prúdu: Áno (Červená LED indikátora CC na malej doske svieti pri CC režime, nesvieti pri CV)

• Pripojenie: Vestavaná nespájateľná svorkovnica 25A

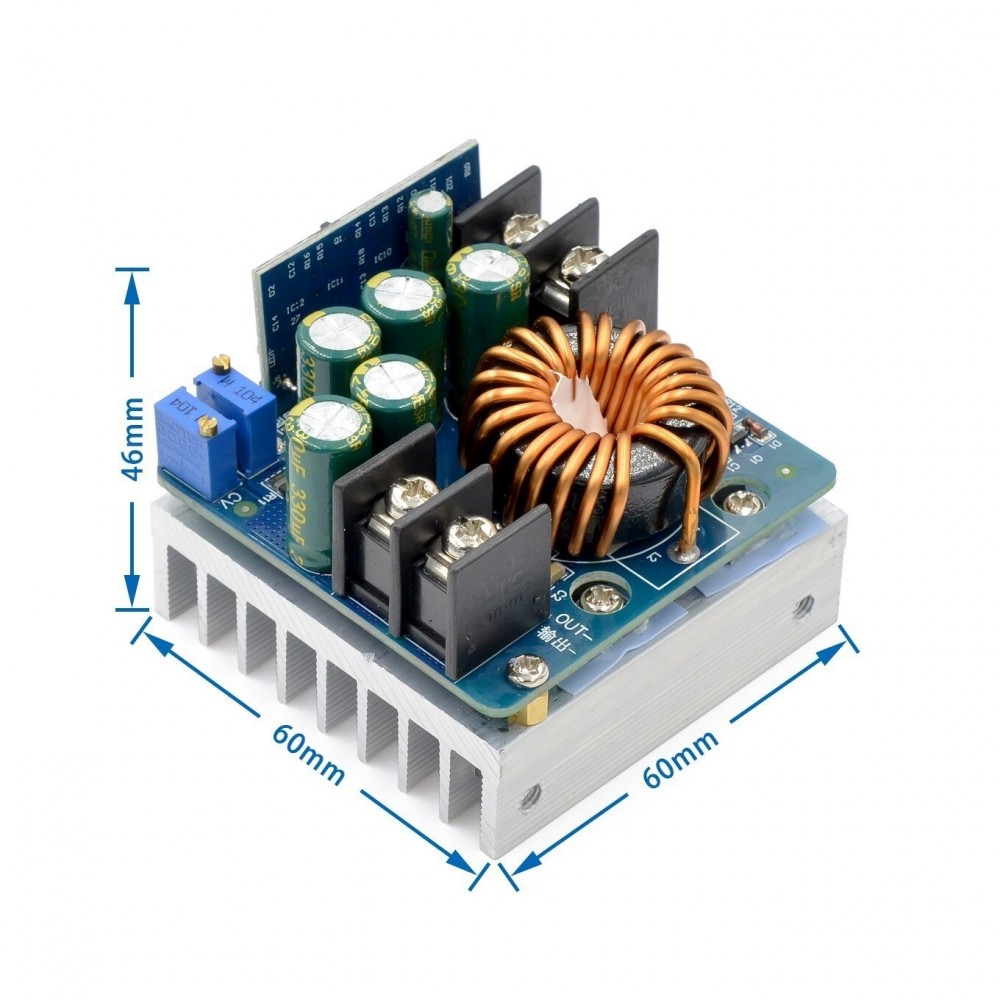

• Rozmery modulu: Dĺžka 60mm x Šírka 60mm x Výška 45mm

• Hmotnosť: 177g; s obalom 210g.

• Balenie: Individuálna krabička.

• Poznámka: "Input/IN" je vstup. "Output/OUT" je výstup.

Dôležité informácie

• Vstup +/- a Výstup +/- je prísne zakázané zapájať obrátene (Reverzný vstup spáli poistku, reverzný výstup poškodí riadiacu dosku, ktorá je neopraviteľná a musí byť vymenená).

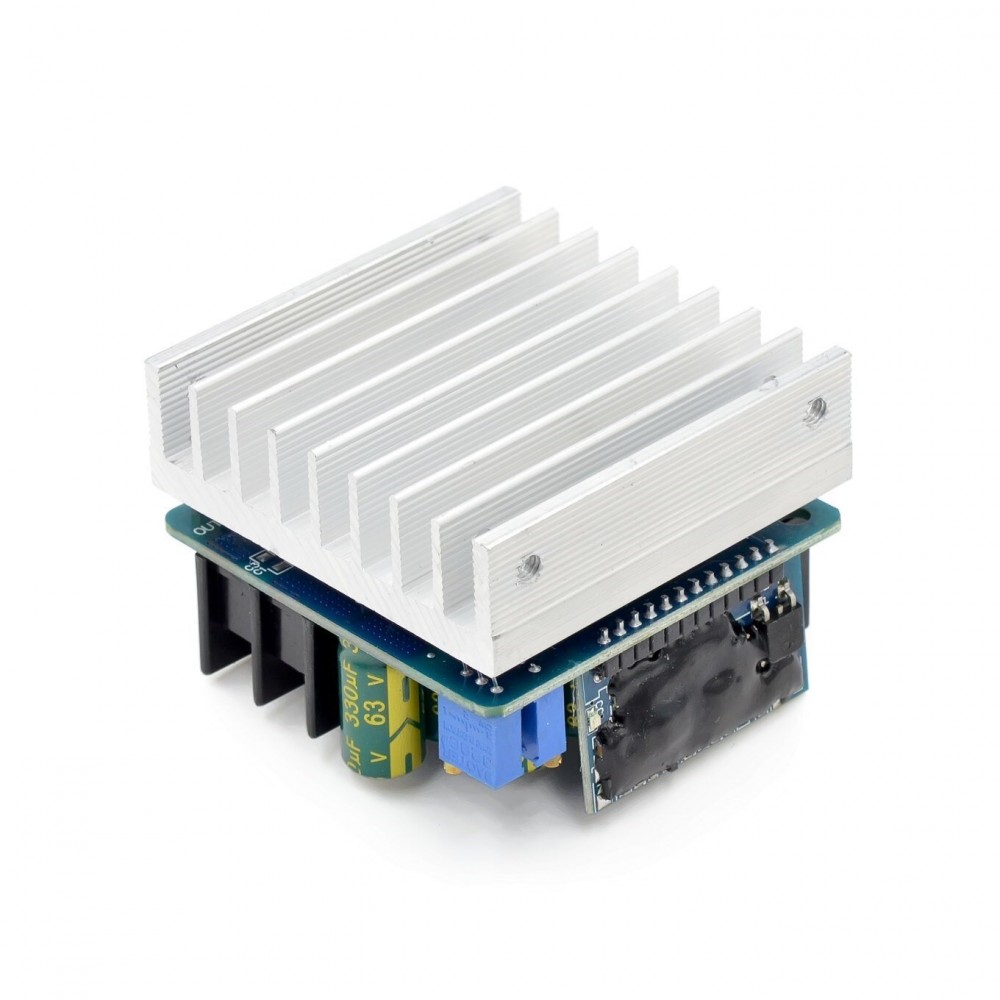

• Riadiaca doska má vodoodpudivý gel; ak je poškodená, možno ju len vymeniť. Pred kúpou zvážte.

• Pri nabíjaní batérií alebo pripojení indukčnej záťaže musí byť na výstup pridaná externá blokovacia dióda.

• Metóda nastavenia Napätia & Prúdu: (Vyžaduje multimeter a plochý skrutkovač)

  • Nastavenie Napätia: Podľa požadovaného napätia otáčajte potenciometrom "CV" na hlavnej doske: v smere hodinových ručičiek zvýšenie, proti smeru zníženie.

  • Nastavenie Výstupného Prúdu: Nastavte multimeter na rozsah 20A alebo 10A. Nastavte napätie tohto zdroja na 5V. Otočte potenciometrom "CC" približne 20x proti smeru hodinových ručičiek (minimálny prúd). Skratujte výstup multimetrom. Potom otáčajte potenciometrom "CC" v smere hodinových ručičiek pre nastavenie požadovanej hodnoty prúdu. (Pozn.: Po otočení CC potenciometra proti smeru môže výstupné napätie zmiznúť, pretože prúd je nastavený na 0A. Ignorujte to, výstup sa obnoví pri zvýšení prúdu v smere).

• Modul používa detekciu prúdu na spodnej vetve. NEPRIAMO prepojujte vstupný záporný a výstupný záporný vodičom. Skratovanie mínusov vypne konštantný prúd, čo môže poškodiť zdroj a zariadenie vyžadujúce CC.

• Toto je buck menič; môže len znižovať napätie, nie zvyšovať. Vstupné napätie musí byť vyššie ako výstupné napätie.
